Remplacer le tableau électrique à Versailles : des fusibles aux disjoncteurs

Des fusibles aux disjoncteurs : ce qu'on remplace vraiment

Un vieux tableau à fusibles ne « saute » pas toujours quand il le faudrait, et un fusible qu'on ré-arme avec un fil de fortune devient un vrai danger d'incendie. Le remplacement consiste d'abord à passer aux disjoncteurs : un par circuit, calibré selon ce qu'il alimente. On ajoute ensuite la pièce maîtresse qui manque presque toujours sur les installations anciennes — les interrupteurs différentiels 30 mA, qui coupent au moindre défaut d'isolement et protègent contre l'électrocution. La NF C 15-100 impose aussi une vraie répartition des circuits : prises, éclairage, cuisine, lave-linge, chauffe-eau et chauffage doivent avoir chacun leur ligne, plutôt que tout regrouper sur deux départs surchargés.

Tout cela vient se loger dans une GTL (gaine technique logement), l'espace normalisé — l'ETEL — qui regroupe le tableau, l'arrivée du réseau et les départs de communication. On vérifie enfin la prise de terre : sans elle, aucun différentiel ne peut faire correctement son travail, et beaucoup de logements versaillais anciens en sont dépourvus.

À Versailles, des tableaux d'âges très différents

Côté Montreuil, on intervient beaucoup dans les pavillons de meulière du début du XXe et les petits collectifs de l'est de la ville, souvent rénovés au fil des années par les propriétaires. Résultat : des tableaux vieillissants où il manque des différentiels, où des circuits ont été ajoutés sans logique, et qu'on remet à plat en modernisant les disjoncteurs et en répartissant proprement les départs. Autour de la rue de Montreuil et de l'avenue de Paris, ce sont surtout ces mises à niveau progressives qui reviennent.

Dans le centre historique, du côté de Notre-Dame, le contexte est tout autre : immeubles bourgeois du XIXe en secteur sauvegardé aux abords du château, encore équipés de tableaux à fusibles et de fils sous moulures sans terre. Là, on remplace le tableau sans dénaturer un bâti protégé, en soignant le cheminement des nouvelles lignes. Nous intervenons aussi dans les communes limitrophes — Le Chesnay-Rocquencourt, Viroflay, Buc, Jouy-en-Josas — où le parc de maisons individuelles pose les mêmes questions de mise à niveau.

Le remplacement pas à pas : de la dépose aux essais

Notre méthode suit toujours le même fil, pour un chantier propre et sans mauvaise surprise :

1. Dépose de l'ancien tableau. On coupe au disjoncteur de branchement, on consigne l'installation et on démonte le tableau à fusibles en repérant chaque conducteur.
2. Pose de la GTL. On met en place la gaine technique et le nouveau coffret, dimensionné avec des rangées de réserve pour les évolutions futures (borne de recharge, circuit supplémentaire).

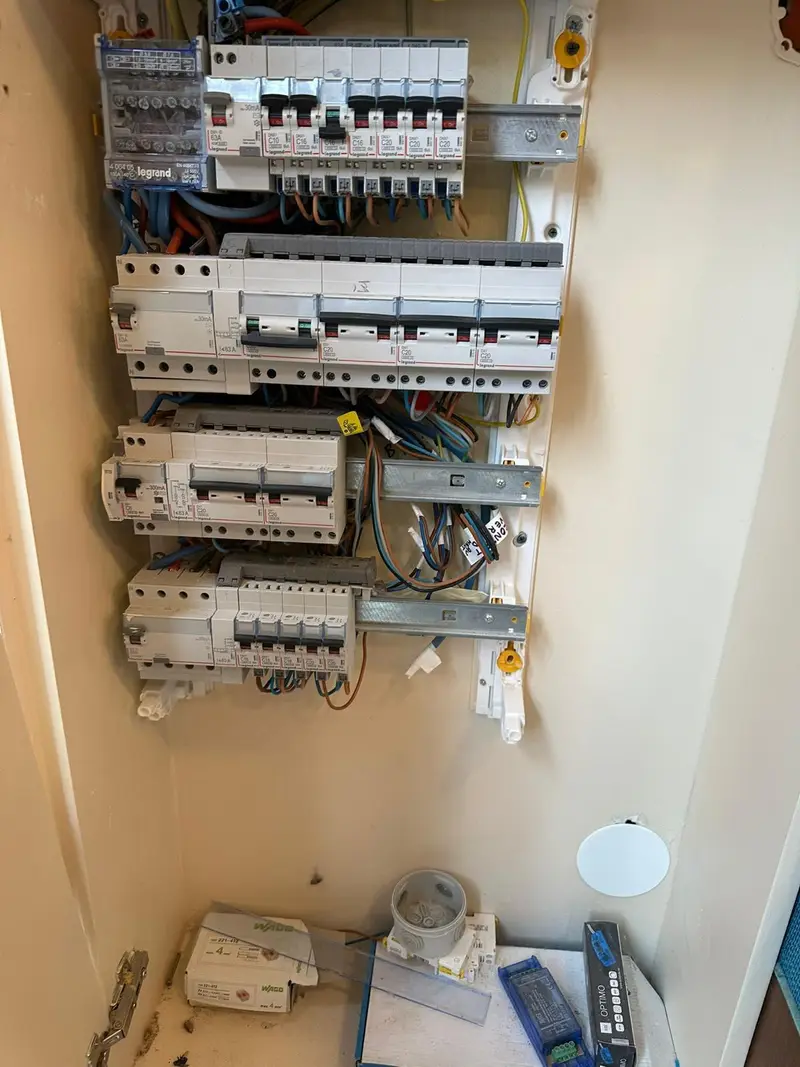

3. Différentiels et disjoncteurs. On câble les interrupteurs différentiels 30 mA en tête, puis les disjoncteurs sous chacun, en respectant les types et calibres de la NF C 15-100.
4. Répartition des circuits. On raccorde chaque départ à sa protection : éclairage, prises, cuisine, chauffe-eau, chauffage, chacun sur sa ligne.
5. Étiquetage. On repère et on annote chaque circuit pour que vous sachiez d'un coup d'œil ce que coupe chaque disjoncteur.
6. Essais. On vérifie la prise de terre, on teste le déclenchement des différentiels et on remet sous tension circuit par circuit avant de vous rendre une installation vérifiée.
